高压电容补偿装置





■ 应用范围



高压并联电容器适用于50Hz，额定电压等级为6kV、10kV的输配电系统中，作为系统无功功率的补偿装置，使系统功率因数达到最佳，并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。



■ 标准与规范



1. IEC60871-1:1999 高电压并联电容器



2. GB/T11024.1-2001 标称电压1kV以上交流电力系统用并联电容器



3. GB50227-95 并联电容器装置设计规范



4. JB/T7111-1997 高压并联电容器装置



5. DL/T604-1996 高压并联电容器装置订货技术条件



■ 性能特点



1.采用进口或国产优质电力电容器，具有设计场强高，比特性小，体积小，可靠性高，寿命长，损耗小，运行温升低等特点。



2.装置的实际电容与其额定电容之差不超过额定值的0～10％，装置的任何两线路端子之间的最大值与最小值电容之比不超过1.02。



3.装置允许在工频1.1倍额定电压下长期运行；并允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。



4.根据用户系统情况，可配置不同电抗率的电抗器来抑制谐波和合闸涌流，能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。



5.具有完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器；并根据主接线型式的不同，电容器组设有开口三角不平衡电压、中性点不平衡电流等继电保护。

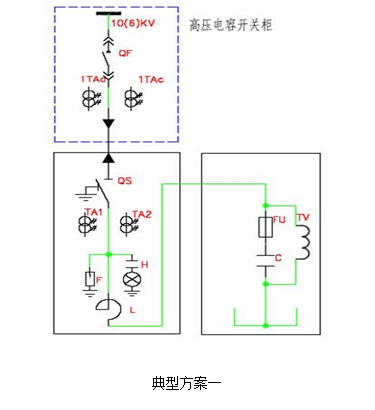

■ 典型方案图





■ 订货须知：



1. 请提供产品全型号，补偿总容量和单台电容容量，系统电压及接线方式。



2. 电抗率的选择



3. 结构方式：柜式，框架式，集合式



4. 要求柜体尺寸及颜色。



5. 若用户有特殊要求，请与我公司协商订货。
