1.CPSQ-L系列高压笼型电动机液态软起动装置

■应用范围



适用于额定电压3~10kV，额定功率为220kW~45000kW的大、中型鼠笼式电动机或同步电动机的软起动与保护，尤其是电网容量不足的工矿企业。



■ 基本原理



在电动机定子回路中串入起分压和限流作用的特种液态电阻，起动过程中，液态电阻阻值在预定的时间内自动实现由大到小无极变化，直至接近为零时，液阻被自动切除，电动机投入运行。

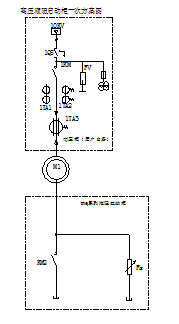

■ 典型一次方案







■ 主要性能特点



1.起动电流小，为电机额定电流的1.5～3.5倍；



2.起动过程平滑，无冲击，保证电网的可靠运行，有效保护电动机及传动机械，可延长设备的使用寿命；



3.可连续起动3~4次，起动性能优于串电抗器起动及热变电阻起动；



4.具备完善的报警提示功能和电动机保护功能；



5.采用PLC控制，可靠性高；



6.结构简单，维护方便，对维修人员技术要求低；



■ 符合标准1. 3～35kV交流金属封闭开关设备 GB3906-1991;2. WLLQ笼型电机起动器 Q/XWL1-2000.



■ 订货须知



1. 电动机型号、额定功率、额定电压、额定电流、定子接法（Y，∆）星点可否打开；



2. 电动机拖动的负载特征（工况说明）；



3. 柜体表面颜色；



4. 若用户有特殊要求请与我公司协商订货。





2.CPSQ-R型高压液体电阻软起动柜产品特点

1、设备性能、组成、材料使用介绍：

设备由柜体、液体电阻和电器控制单元三部分组成。



（1）柜体

设备液阻启动柜为一体式，即液体电阻控制柜与液体电阻柜合二为一。柜体框架由2.5mm厚型材焊接而成，柜体内支架等构件均采用镀锌螺丝连接紧固，安装位置在一定范围内可调，以便改装拆卸。前后门及侧板顶板由2mm厚冷轧钢板制作。整个柜体布置合理、牢固、美观，并密封、防尘。柜体内外表面均采用喷塑处理，有较强的耐湿热性、耐腐蚀性，防护等级不低于IP30。



（2）导电极板

导电极板（包括动极板和静极板）引用军工技术，在紫铜板表面镀稀有金属，不氧化，不腐蚀，免维护，达到了长期可靠使用的目的。



（3）液体电阻

液体电阻箱由1４mm厚，采用进口高分子聚四氟乙烯，耐高温，塑料板焊接制作的长方形箱体。由于选用优质材料，因而具有耐腐蚀，可做强碱容器；绝缘，在盛满电解液的条件下，耐压可达42KV；耐高温，可以保证电阻箱在160℃高温下不变形等特点，使用寿用可达20年以上。每一个水箱底部都固定有静极板，静极板引出接线柱外套采用长春产高压热缩绝缘套管，保证了极间的可靠绝缘和设备的长期正常使用。

电阻上部装有密封装置及减压仓系统，在整个柜体密封良好的情况下，使系统使用过程产生的蒸气不在柜体内停留，以免对柜体内部及电气件造成影响，同时在温度升高时有效释放压力，保证了设备的安全。



（4）电器控制部分

为了达到进一步的防尘、防潮、防腐蚀的目的，投标设备电器控制部分集中置于柜体内的前上部电控单元箱内，实现控制、多项保护、运行状况显示及操作和执行功能。

为了保证能够安全、可靠的运行，投标货物的规格型号在加大一级配备的基础上，提供了以下多项保护：

电阻液温度保护

投标货物采用数显测温系统，具有测温精确，安全可靠等优点，温度高于70℃，保证可靠动作，分断高压运行柜主回路。如果该保护在起动前动作，主电机不能起动。

起动延时保护

该保护是在起动时间超过时间继电器的整定时间时动作，从而切断主电机定子电源，防止起动电流较长时间对电机的冲击。

电阻液液位保护

该保护是防止电阻液液位降低而影响起动性能的保护，该保护在起动前动作，电机不能起动；在起动过程中动作能可靠切断电机定子电源。

以上保护一旦动作均有电铃作声响报警。还有，产品引出铜排长度及电缆安装方式及标准可按照客户要求。

   D．起动结束水阻切除高压电源功能

该保护是在电机起动完毕后，通过启动柜两个高压真空接触器使高压水箱与高压电源脱开，从而保证高压水箱的使用寿命，避免水箱长期带电而降低了使用寿命，造成安全隐患。

    E、柜内高压真空接触器生产厂商为ABB公司真空接触器，PLC 采用西门子S7200 产品；极板要求采用锰锡铜合金,低压器件采用施耐德元器件。

    F 外线端子采用菲尼克斯或魏德米勒，低压电器件选用施耐德产品，所有铭牌均为铜制。

控制柜应具有两种控制方式：

 A.集中控制：由中央计算机((DCS)进行远程控制。

 B.机旁控制：在控制箱上可测试液体变阻器的各个设备。

液阻柜应能输入输出下列信号：

 A. 控制柜接收的输入信号：

 设备开、停机控制信号。

 主电机运行信号。

 B. 控制柜应输出的信号：

备妥：允许液体变阻器远程(集中)起动信号。

报警：输出信号要求报警时接点断开，无报警时接点闭合。

a.液体变阻器液位高。

b.液体变阻器液位低。

c.液体温度高。

 C. 允许主机启动：液体变阻器正常满足起动主机条件。

 D. 主机起动完毕：液体变阻器短接接触器闭合。

 E. 主电机跳闸信号：液体变阻器停主机信号(用于与主电机硬联锁)。

以上所有接点均应为无源接点，接点容量不小于2A，220V AC。

控制柜上具有“集中－机旁”选择开关及各设备的控制开关、温度表、必要的信号灯(如备妥、允许主机起动、主机起动完毕、报警及电机状态等)，

控制柜应带有一、二次接线端子，供用户接线使用。从接线端子到电动机、行程开关、温度表、电加热器等的接线由生产厂家负责配管配线。控制箱外引端子应按功能分区，且有明显的标志。



2、设备的性能：

1）起动电流Iq≤1.3Ie(CPRQ液阻柜)

2）可连续起动5～10次(CPRQ液阻柜)；

3）具有超温、低液位、起动超时保护功能。

4）起动温升≤10℃/次

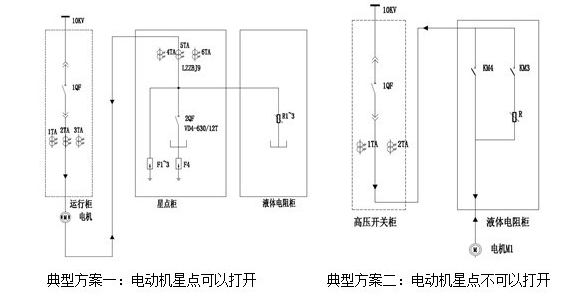

3、一次方案图
